O Acoplamento Flexível SGFlex-3F e a Padronização de Elementos de Transmissão Mecânica.

Resumo

Na engenharia de manutenção e projeto de sistemas industriais, a seleção adequada de acoplamentos mecânicos é fundamental para mitigar desalinhamentos, amortecer vibrações torcionais e assegurar a longevidade de componentes associados, como motores, redutores e mancais. Historicamente, a diversidade de condições operacionais levou à adoção de múltiplos tipos de acoplamentos, mas essa variedade costuma elevar o custo de estoque e a complexidade operacional. O presente artigo analisa as características técnicas do acoplamento flexível SGFlex-3F da SGF, porque ele surge como uma alternativa inovadora para simplificar os processos de manutenção. Discute-se, então, a viabilidade técnica e econômica da consolidação e substituição de diferentes topologias de acoplamentos por essa solução unificada de alta performance.

1. Introdução

Acoplamentos mecânicos são elementos de máquinas destinados à união de eixos rotativos com o objetivo de transmitir potência e torque. O grande desafio na aplicação prática reside no fato de que nenhum sistema industrial é perfeitamente rígido ou alinhado. Tolerâncias de fabricação, dilatação térmica, deflexões estruturais e desgaste de rolamentos resultam inevitavelmente em desalinhamentos axiais, radiais e angulares.

Tradicionalmente, a indústria divide os acoplamentos em três grandes categorias de rigidez e flexibilidade:

1. Altamente flexíveis: Acoplamentos com discos, pneus ou elementos espaçadores de borracha/elastômero.

2. Torcionalmente relativamente flexíveis: Acoplamentos de garra, pinos e buchas, e molas de aço.

3. Torcionalmente relativamente rígidos: Acoplamentos de engrenagens, correntes e membranas de aço.

A coexistência dessas variadas arquiteturas em uma mesma planta industrial resulta em alto custo de estoque de sobressalentes, complexidade em planos de manutenção e risco de aplicação incorreta. O desenvolvimento de acoplamentos flexíveis modernos, como o SGFlex-3F, visa cobrir uma ampla faixa de exigências operacionais em uma única plataforma tecnológica.

2. Principais Tipos de Acoplamentos Substituídos e Suas Limitações

A substituição de sistemas legados pelo GBflex-3F abrange três classes principais de elementos de transmissão:

2.1. Substituição de Acoplamentos Altamente Flexíveis (Pneu, Discos e Espaçadores de Borracha)

• Limitação convencional: Embora apresentem excelente capacidade de absorção de desalinhamentos e impactos, os elementos elastoméricos convencionais tendem a sofrer degradação acelerada sob condições extremas de torque, contaminação por óleos/químicos ou fadiga térmica.

• Ganho com o SGFlex-3F : Maior densidade de torque transmitido mantendo a capacidade de isolamento de vibrações torcionais e compensação de desalinhamentos.

2.2. Substituição de Acoplamentos de Flexibilidade Intermediária (Garras, Pinos/Buchas e Molas)

• Limitação convencional: Acoplamentos de garra e pino dependem da compressão do elastômero em áreas restritas, gerando concentração de tensão e desgaste prematuro. Já os acoplamentos de mola de aço requerem lubrificação periódica e podem falhar por fadiga mecânica da mola.

• Ganho com o SGFlex-3F : Redução da necessidade de manutenção corretiva e maior amortecimento de picos de carga sem risco de ruptura repentina por fadiga.

2.3. Substituição de Acoplamentos Torcionalmente Rígidos (Engrenagens, Correntes e Membranas)

• Limitação convencional: Acoplamentos de engrenagens e correntes exigem lubrificação constante e rigorosa, sob pena de desgaste acentuado dos dentes e folga excessiva. Acoplamentos de membrana, embora isentos de lubrificação, são extremamente sensíveis a desalinhamentos fora da tolerância do projeto, podendo trincar sob fadiga.

• Ganho com o SGFlex-3F: Operação sem necessidade de lubrificação contínua e maior tolerância a choques e desalinhamentos dinâmicos.

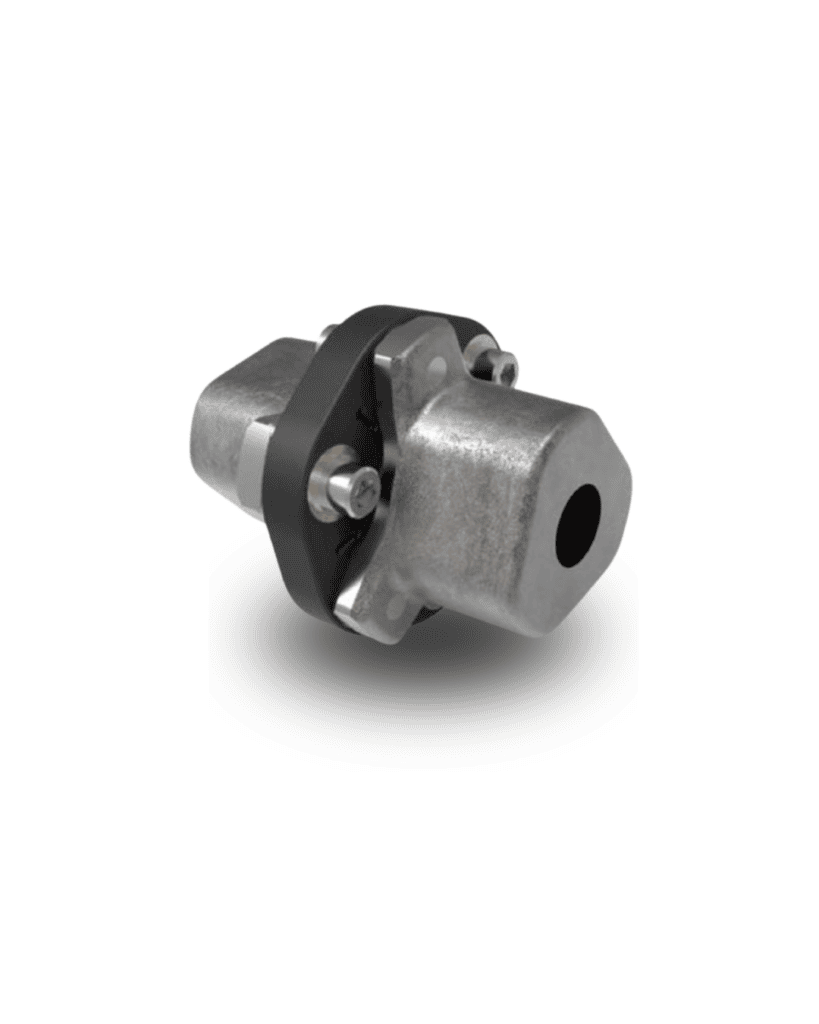

3. Características Técnicas e Vantagens Operacionais do SGFlex-3F

O acoplamento SGFlex-3F combina tecnologia de engenharia voltada para alta confiabilidade com simplicidade construtiva.

3.1. Tecnologia de Material e Construção

Fabricado sob padrões de tecnologia industrial alemã, utilizam um elemento flexível otimizado capaz de suportar elevadas cargas torcionais sem comprometer a flexibilidade necessária para proteger a linha de acionamento.

3.2. Absorção de Vibrações e Amortecimento Torcional

Sistemas industriais acionados por motores elétricos de grande porte ou motores de combustão frequentemente enfrentam ressonância torcional. O elastômero estruturado do SGFlex-3F atua como um filtro dinâmico, amortecendo picos de torque (torque spikes) e isolando vibrações que, de outra forma, seriam transmitidas aos mancais do motor e do equipamento acionado.

3.3. Tolerância a Desalinhamentos

O SGFlex-3F permite compensar simultaneamente:

• Desalinhamento Angular: Correção de desvios no plano de interseção dos eixos.

• Desalinhamento Radial: Absorção de desvios paralelos entre as linhas de centro dos eixos.

• Desalinhamento Axial: Acomodação de dilatações térmicas longitudinais dos eixos.

4. Impacto na Gestão de Manutenção e TCO (Total Cost of Ownership)

A padronização de acoplamentos em uma planta industrial usando o SGFlex-3F resulta em benefícios diretos para a engenharia de manutenção:

1. Redução de Estoque (Kitting e SKU): A possibilidade de substituir múltiplos tipos de acoplamentos por uma única linha padronizada diminui substancialmente o número de itens mantidos em almoxarifado.

2. Minimização do MTTR (Mean Time To Repair): A montagem e a inspeção são simplificadas, reduzindo o tempo médio de reparo e a complexidade do alinhamento.

3. Aumento do MTBF (Mean Time Between Failures): A eliminação de pontos fracos estruturais reduz a ocorrência de paradas não programadas provocadas por quebra de elementos elásticos ou fadiga mecânica.

4. Isenção/Redução de Lubrificação: Diferente dos acoplamentos de engrenagens ou correntes, reduz a necessidade de intervenções periódicas para relubrificação, diminuindo o impacto ambiental e o custo de insumos.

5. Conclusão

A evolução dos elementos de transmissão mecânica aponta para a racionalização de componentes e a busca por maior eficiência operacional, mas a diversidade de modelos antigos ainda gera altos custos de manutenção. O acoplamento flexível SGFlex-3F da GB Auto Parts se consolida como uma solução versátil e robusta, capaz de substituir com vantagens técnicas e econômicas uma ampla gama de acoplamentos convencionais, porque combina alta absorção de vibrações com resistência a elevadas cargas torcionais. A sua adoção se torna, então, um passo fundamental para aumentar a vida útil dos equipamentos periféricos e otimizar a confiabilidade industrial.
